對輥擠壓造粒機

 一、用途及特點：

DZJ型對輥擠壓造粒機。采用無干燥常溫工藝生產，一次成型、產量1-1.5噸/小時、1.5-3噸/小時兩種規格。成套設備布局緊湊，科學合理。節能降耗，操作穩定，運行可靠，維修方便。原料適應性廣，適用于復混肥料、醫藥、化工、飼料等各種原料的造粒，產品成粒率高。能生產各種濃度，多種類型（包括有機肥、無機肥、生物肥、磁化肥等）復混肥。特別是稀土，鉀肥、碳銨系列復混肥造。

二、對輥擠壓造粒機適用范圍廣泛，其特征如下：

1、無干燥工藝，常溫造粒，一次成型，投資少，經濟效益好。

2、動力小運行可靠，無三廢排放。

3、原料適應性廣，可用于復混肥料、醫藥、化工、飼料、煤炭、冶金等各種原料的造粒，并能生產各種濃度、多種類型（包括有機肥、無機肥、生物肥、磁化肥等）復混肥。

4、特別是稀土、碳銨、硫酸銨系復混肥造粒。

三、結構概述：

整個機器分為四大部分：

1、機架部分：機器所有工作體全部安裝固定在機架上。該機的機架均采用中碳鋼板，槽鋼焊接而成，并通過嚴格的質量控制和特定的工藝要求，達到本機所使用的目的，在機架的四角中部設有吊裝孔，以便在裝卸運輸中使用。

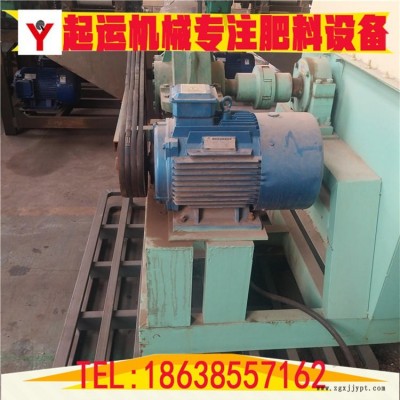

2、傳動聯接部分：電動機帶動皮帶輪、三角帶、減速機傳動，使機頭工作。另有鏈輪、鏈條組成傳動鏈傳遞給破碎分離工作部分。其中傳動減速機與機頭工作部分，用有尼龍柱銷聯軸器相嚙合傳遞驅動。

3、機頭工作部分：由傳動輪通過柱銷聯軸器傳至傳動輥軸，對輥同步運轉由一對開式齒輪保證，主被動軸的兩側有特定的軸承，軸承架組成，安裝在機架上。

4、破碎分離工作部分：物料經過輥擠壓后流向下側的破碎室內，經雙軸狼牙棒的轉動，可分離出球粒與返回料。
