午夜激情视频在线,正在播放一区二区,亚洲三区在线观看

產(chǎn)品特性 :	擠出級(jí)	是否進(jìn)口 :	否
產(chǎn)地 :	泰國(guó)三菱工程	廠家(產(chǎn)地) :	泰國(guó)三菱工程
牌號(hào) :	F10-01	銷售方式 :	品牌經(jīng)銷
類型 :	標(biāo)準(zhǔn)料	品名 :	POM
加工級(jí)別 :	擠出級(jí)	特性級(jí)別 :	標(biāo)準(zhǔn)級(jí)、耐磨
用途級(jí)別 :	通用級(jí)	品牌 :	泰國(guó)三菱工程
產(chǎn)品規(guī)格 :	25公斤

POM(聚甲醛樹脂)定義:聚甲醛是一種沒有側(cè)鏈、高密度、高結(jié)晶性的線型聚合物。按其分子鏈中化學(xué)結(jié)構(gòu)的不同，可分為均聚甲醛和共聚甲醛兩種。兩者的重要區(qū)別是:均聚甲醛密度、結(jié)晶度、熔點(diǎn)都高，但熱穩(wěn)定性差，加工溫度范圍窄(約10℃)，對(duì)酸堿穩(wěn)定性略低;而共聚甲醛密度、結(jié)晶度、熔點(diǎn)、強(qiáng)度都較低，但熱穩(wěn)定性好，不易分解，加工溫度范圍寬(約50℃)，對(duì)酸堿穩(wěn)定性較好。是具有優(yōu)異的綜合性能的工程塑料。有良好的物理、機(jī)械和化學(xué)性能，尤其是有優(yōu)異的耐摩擦性能。俗稱賽鋼或奪鋼，為第三大通用塑料。適于制作減磨耐磨零件,傳動(dòng)零件,以及化工,儀表等零件。

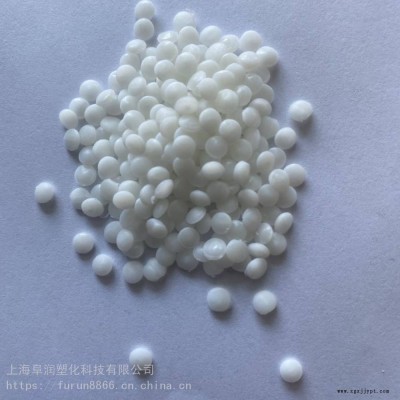

合成樹脂中的一種，又名聚甲醛樹脂、POM塑料、賽鋼料等;是一種白色或黑色塑料顆粒，具有高硬度、高鋼性、高耐磨的特性。主要用于齒輪，軸承，汽車零部件、機(jī)床、儀表內(nèi)件等起骨架作用的產(chǎn)品。

Iupital® F10-01 F10-02

聚甲醛（POM）共聚物

產(chǎn)品說明：

Iupital® F10-01 F10-02是一種聚甲醛（POM）共聚物材料,。該產(chǎn)品在北美洲、歐洲或亞太地區(qū)有供貨,加工方式為:擠出或注射成型。

Iupital® F10-01 F10-02的主要特性有:

阻燃/額定火焰

高粘度

特性	粘度，高
加工方法	擠出注射成型

物理性能	額定值	單位制	測(cè)試方法
密度	1.41	g/cm³	ISO 1183
熔流率（熔體流動(dòng)速率） (190°C/2.16 kg)	2.5	g/10 min	ISO 1133
溶化體積流率（MVR） (190°C/2.16 kg)	2.20	cm³/10min	ISO 1133
收縮率 - 流動(dòng)方向 (3.00 mm)	2.2	%
吸水率 ¹(平衡, 23°C, 50% RH)	0.22	%

機(jī)械性能	額定值	單位制	測(cè)試方法
拉伸模量	2800	MPa	ISO 527-2
拉伸應(yīng)力 (屈服)	63.0	MPa	ISO 527-2
拉伸應(yīng)變 (屈服)	10	%	ISO 527-2
標(biāo)稱拉伸斷裂應(yīng)變	33	%	ISO 527-2
彎曲模量	2500	MPa	ISO 178
彎曲應(yīng)力	89.0	MPa	ISO 178

沖擊性能	額定值	單位制	測(cè)試方法
簡(jiǎn)支梁缺口沖擊強(qiáng)度 (23°C)	8.0	kJ/m²	ISO 179
簡(jiǎn)支梁無缺口沖擊強(qiáng)度 (23°C)	280	kJ/m²	ISO 179

熱性能	額定值	單位制	測(cè)試方法
熱變形溫度
0.45 MPa, 未退火	156	°C	ISO 75-2/B
1.8 MPa, 未退火	100	°C	ISO 75-2/A
熔融溫度	166	°C	ISO 11357-3
線形熱膨脹系數(shù)			ISO 11359-2
流動(dòng)	1.1E-4	cm/cm/°C	ISO 11359-2
橫向	1.1E-4	cm/cm/°C	ISO 11359-2

電氣性能	額定值	單位制	測(cè)試方法
表面電阻率	1.0E+16	ohms	IEC 60093
體積電阻率	1.0E+14	ohms·cm	IEC 60093
介電強(qiáng)度			IEC 60243-1
1.00 mm	32	kV/mm	IEC 60243-1
3.00 mm	19	kV/mm	IEC 60243-1
相對(duì)電容率			IEC 60250
100 Hz	3.90		IEC 60250
1 MHz	3.90		IEC 60250
耗散因數(shù)			IEC 60250
100 Hz	2.0E-3		IEC 60250
1 MHz	7.0E-3		IEC 60250
漏電起痕指數(shù)	600	V	IEC 60112

可燃性	額定值	單位制	測(cè)試方法
UL 阻燃等級(jí) (0.800 mm)	HB		UL 94

注射	額定值	單位制
干燥溫度	80.0	°C
干燥時(shí)間	3.0 到 4.0	hr
料筒后部溫度	170	°C
料筒中部溫度	180	°C
料筒前部溫度	190	°C
射嘴溫度	180 到 210	°C
模具溫度	60.0 到 80.0	°C
注塑壓力	50.0 到 100	MPa
注射速度	中等
螺桿轉(zhuǎn)速	80 到 120	rpm
