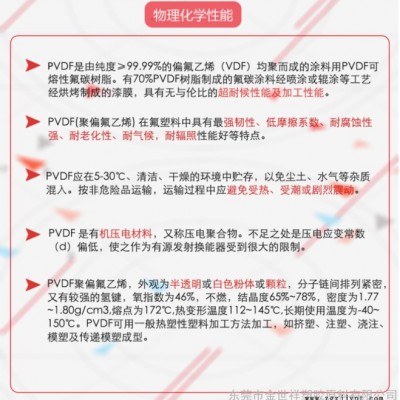

PVDF聚偏氟乙烯，外觀為半透明或白色粉體或顆粒，分子鏈間排列緊密，又有較強的氫鍵，氧指數為46%，不燃，結晶度65%~78%，密度為1.77~1.80g/cm3,熔點為172℃,熱變形溫度112~145℃,長期使用溫度為-40~150℃。
化學屬性
1.物理性能:摩擦系數低，耐磨損;對人體無害，獲準可與食品接觸;
2.力學性能:良好的機械強度;氟塑料中高韌性;沖擊強度和耐磨性能較好;
3.耐熱性能:導熱較差;可在-50℃～150℃范圍內使用;在379℃下大量熱分解;
4.燃燒性能:自熄性,阻燃,極限氧指數44%;
5.化學穩定性:只有發煙硫酸、強堿、酮、醚等少數化學品能使其溶脹或部分溶解
6.電性能:電性能優良;介電常數(60~106Hz)高達610~810;體積電阻率稍低;目前已發現的壓電性強的聚合物;高度的絕緣性;
7.耐候性能:抗紫外線和耐老化性能;抗伽馬射線輻射能力強;氟塑料一般耐輻射性較差，但PVDF卻例外;對大多數氣體與液體滲透力低;有防霉菌性能;
將拉伸過的PVDF樹脂膜的兩面用真空鍍膜法蒸鍍上1層金屬膜后作為電極，常用的金屬有鋁、銅、銀，鍍層厚度約為0.1 um，再在強直流電場下極化，極化溫度為80～100℃，極化場強度為500kV/cm，極化時間為30～60min，即可得到壓電性較好的PVDF膜
