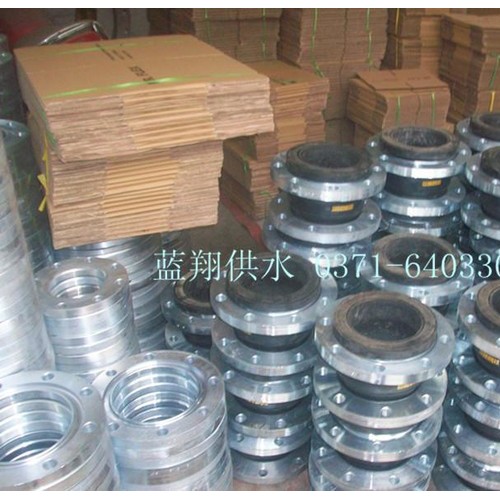

橡膠接頭,防水套管,伸縮器,傳力接頭,伸縮接
普通會員
產品價格￥36.00元/件
產品品牌“藍翔供水”
最小起訂≥5 件
供貨總量9999 件
發貨期限自買家付款之日起 天內發貨
瀏覽次數968
企業旺鋪http://www.h8td3q.cn/com/lxgy123/
更新日期2021-04-21 14:06
品牌： |
“藍翔供水” |
所在地： |
河南 鄭州市 |
起訂： |
≥5 件 |
供貨總量： |
9999 件 |
有效期至： |
長期有效 |
加工定制： |
是 |
產品別名： |
rubber joint |
| 加工定制 | 是 |
|---|---|
| 產品別名 | rubber joint |
| 適用范圍 | 水，各種管道 |
| 標準 | 美標 |
| 類型 | 其他 |
| 壓力范圍 | PN20 |
| 連接形式 | 法蘭 |
| 材質 | 碳鋼 |
| 規格 | DN25-DN2200 |
| 品牌 | 藍翔 |
| 型號 | RUBBER JOINT |
項目 | 公稱通徑DNmm | 200～300（8-12″） | 50～150（2-6″） | |
JGD-Ⅰ | JGD-Ⅱ | JGD-Ⅲ | ||
工作壓力MPa( kgf/cm2 ) | 1.0（10） | 1.6（16） | 2.5（25） | |
爆破壓力MPa( kgf/cm2) | 2.0（20） | 3.0（30） | 4.5（45） | |
真空度KPa(mm/Hg) | 40（300） | 53.3（400） | 86.7（650） | |
適用溫度℃ | -15～115特殊可達-30～250 | |||
適用介質 | 空氣、壓縮空氣、水、海水、熱水、油、酸、堿等化學物質 | |||
公稱通徑、長度、位移數值法蘭主要數據表
公稱通經 | 長度L | 法蘭厚度b | 螺栓數 | 螺栓孔 | 螺栓孔中心 | 軸向位移mm | 橫向位移 | 偏轉角度 | ||
mm | 英寸 | 伸長 | 壓縮 | |||||||
50 | 2 | 165 | 18 | 4 | 17.5 | 125 | 30 | 50 | 45 | 35° |
80 | 3 | 175 | 20 | 8 | 17.5 | 160 | 35 | 50 | 45 | 35° |
100 | 4 | 225 | 22 | 8 | 17.5 | 180 | 35 | 50 | 40 | 35° |
125 | 5 | 230 | 24 | 8 | 17.5 | 210 | 35 | 50 | 40 | 35° |
150 | 6 | 325 | 24 | 8 | 22 | 240 | 35 | 50 | 40 | 35° |
200 | 8 | 325 | 24 | 8 | 22 | 295 | 35 | 50 | 40 | 35° |
250 | 10 | 325 | 28 | 12 | 22 | 350 | 35 | 60 | 35 | 30° |
300 | 12 | 325 | 28 | 12 | 22 | 400 | 35 | 60 | 35 | 30° |
350 | 14 | 28 | 16 | 23 | 23 | 460 | 35 | 60 | 40 | 25° |
400 | 16 | 30 | 16 | 25 | 25 | 515 | 35 | 50 | 40 | 25° |
450 | 18 | 30 | 20 | 25 | 25 | 565 | 35 | 50 | 40 | 25° |
500 | 20 | 32 | 20 | 25 | 25 | 620 | 35 | 50 | 35 | 25° |
750 | 30 |
|
|
|
|
| 35 | 50 | 30 | 25° |
1000 | 40 | 44 | 28 | 34 | 34 | 1160 | 35 | 50 | 30 | 25° |
1200 | 48 | 48 | 32 | 41 | 41 | 1380 | 350 | 50 | 30 | 25° |
注： 1.如介質為油，腐蝕性物質，工作環境溫度有特殊要求，訂貨時須說明。
2.法蘭連接符合BG4216.3～4216.5標準，上為附表。
