首頁 > 供應產品 > 龍門式機械手傳動件齒輪齒條 各種模數標準件齒輪齒條
龍門式機械手傳動件齒輪齒條 各種模數標準件齒輪齒條
產品: 瀏覽次數:400龍門式機械手傳動件齒輪齒條 各種模數標準件齒輪齒條
品牌: FM
單價: 面議
最小起訂量: 1 件
供貨總量: 9999 件
發貨期限: 自買家付款之日起 天內發貨
有效期至: 長期有效
最后更新: 2023-01-12 20:34

詳細信息
品牌 : FM 型號 : 232109
材質 : 不銹鋼 外形 : 齒條
模數 : 2(mm) 齒數 : 150
齒高 : 24(mm) 齒寬 : 24(mm)
重量 : 5.1(kg) 適用范圍 : 工業
齒面硬度 : 硬齒面 齒線形狀 : 斜齒輪
輪齒位置 : 外齒輪 是否進口 :
輸入轉速 : 2500 傳遞功率 : 80

臺灣?? 臺灣峰茂精密齒輪廠成立於1979年,具備滾齒、插齒、磨齒等全系列制造工藝和檢測設備,憑借 的技術和完整的科管理體系,專業研制造各種精密齒輪齒條、導軌、變速箱等產品。公司以精密零件為基礎,實現直線驅動的模塊化,為機械傳動行業發展提供完整的配套服務。

? ? ? 公司擁有豐富的生產經驗和高素質的研發團隊,根據客戶需要,不斷創新、研發更高端精密產品,同時提供售前售后技術支援與解決方案;并先后與德、日、瑞土、意大利、日、美、瑞土、意大利、丹麥、東南亞等內外資企業合作。

? ? ? ?為了提供更全方快捷的服務,公司於2011年在廣東成立東莞市峰茂機械設備有限公司,歡迎新老客戶咨詢。

?

FM進口齒條,各方面與國產齒條相比,無論是在精度和使用壽命上明顯高于前者,而且在眾多的進口齒條當中臺灣進口齒條在性價比上有很大的優勢,更在交期上具備 優勢。完全進口,鋼材的相關因子含量十足,耐磨性能 ,C45中碳鋼,硬度 高可達50-55度,鉻鉬合金鋼,硬度 高可達50-60度,進行激光淬火后,不會損傷齒條的相關因子,即使在高強度、高負載下高速連續工作,也表現出 的機械性能。來自臺灣FM齒條會是您理想的選擇!

產品制造過程均采用各項優良機具與專業技術,在嚴密的監督及品質管制之運作下,完成深具水準的產品,齒條滾齒機可加工模數M1~M10之大型齒條(排齒),長度1米/0.5米兩種規格,可以根據不同需求無限連接,是高精密度DIN6級(國標5級)。

一.品質特點

(1)研磨級精度累計誤差0.022mm/300mm(任意300mm);

(2)具有直齒/斜齒齒型,適應各種使用條件;

(3)具有熱處理型/未熱處理型,同一模數可有多種強度;

(4)具有方形/圓形外觀,容易整合使用;

(5)多種材料:C45、合金鋼(CrMo)、不銹鋼(304)、工程塑料(POM)。

二、應用

適用于快速、精確定位機構:適用于重負荷、高精度、高剛性、高速度、長行程之CNC工具機、銑床、鉆床、車床、加工中心、切割機械、木工機械、焊接機械、石材機械、機器人、搬運機械等;

應用案例如下

設備名稱:重型臥車,龍門銑床,落地鏜床

應用產品:

產品描述1:

精度等級:6h25

材料:(S45C中碳鋼)C45

齒型:斜齒

齒面處理:研磨

硬度處理:高頻淬火熱處理;硬度為45-50度

四面研磨:有

壓力角:20度

右旋角:19°31′42"

產品描述2:

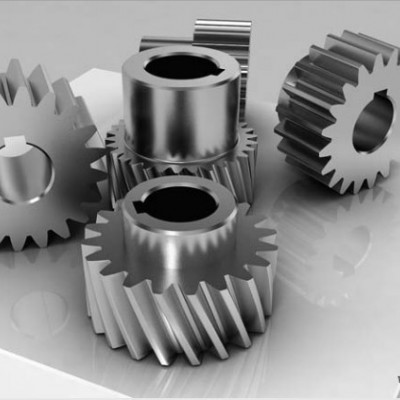

1.直/斜齒齒條,齒輪

模數:M1 ~ M5

采用C45鋼材

齒數: 12T ~ 120T

20°壓力角,準確度高

2.菊花齒輪/傘齒輪

模數:M 1 ~ M 5

20°標準壓力角

采用20Cr合金鋼材

齒型及尺寸標準歐洲DIN6h25?精確之齒型,有效減低摩擦聲音、損耗及杠桿扭曲壓力

3.齒面及四面研磨處理,精度:JIS 3-4級

研磨級精度累計誤差0.022mm/300mm

模數:M1 ~ M10

20°壓力角,準確度高

S45C,C45優質中碳鋼

高精度、高速度;廣泛用于木工機械,大型絲印移機,大型龍門銑床、CNC加工中心、注塑機械手、木工機械、鋁窗設備、切割機械、機器人搬運等

4 *零背隙滾輪齒條傳動系統:直線和旋轉傳動領域的革命性創新技術成果(臺灣FM制造),可實現零背隙、超高定位精度、無限延長、高速度、 率(99%)、高剛性、低噪音、低維護、耐腐蝕、長壽命的滾輪齒條傳動系統,為滿足機械性能設計的更高要求,提供了 可能性和創新能力。

主要特點:

1)零背隙/高精度

獨特創新的有效嚙合,始終保證兩個以上的輪齒相互接觸,在輪齒雙方向上保證零背隙,保證±20微米的定位精度,每一個輪齒齒廓相對于 個輪齒的位置都進行了精確測量,從而確保極高的定位精度和消除齒距累計誤差。

2)高速運行能力

滾輪齒條傳動系統可以實現高速傳動,速度高達11米/秒,完成通常只能由直線電機才能提供的高定位精度,并且在高速運動下,超低的摩擦設計不產 熱現象或部件磨損。

?

?
