| 材質 | 碳鋼 |
|---|---|
| 產地 | 武漢 |
| 尺寸 | 400*350*500mm |
| 工作壓力 | 0.3-0.6MPa |
| 類型 | 泡沫滅火裝置 |
| 售后服務 | 一年保修 |
| 顏色 | 紅色 |
| 執行質量標準 | 國標 |
| 品牌 | 逸威 |
| 型號 | PCL8 |
| 質量認證 | CCC |
| 是否加工定制 | 是 |
| 泡沫液混合比 | 0.03 |
一、產品簡介
執行標準：GB20031-2005

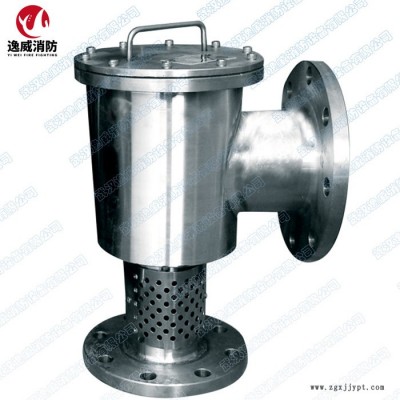

PCL系列低倍數泡沫產生器，是一種低倍數泡沫產生設備，固定安裝在油罐上，將泡沫噴入燃燒液體表面形成泡沫層或一層膜的低倍數泡沫滅火設備。泡沫產生器主要由殼體組，泡沫噴管組和導板三個部分組成。
該設備主要用于油罐、酒精罐等液體的化工品罐上的消防設備。
二、工作原理
當泡沫混合液流過產生器噴嘴時，形成擴散的霧化射流，在其周?chē)a(chǎn)生負壓，從而吸入大量空氣形成空氣泡沫?？諝馀菽ㄟ^(guò)泡沫噴管和導板輸入貯罐內，沿管壁淌下，平穩地覆蓋在燃燒液面上，進行滅火。
三、主要性能參數
| 型號規格 | 額定進口壓力 (MPa) | 額定混合液量 (L/S) | 發泡倍數 | 特性系數 K值 |
| PCL4 |
0.5 | 4 |
≥5 | 107.3 |
| PCL8 | 8 | 214.6 | ||
| PCL16 | 16 | 429.3 | ||
| PCL24 | 24 | 644 |
產生器進口壓力范圍是Ｐ： 0.3~0.6MPa
混合液流量Q=K·√10P （ Q：L/min、Ｐ：ＭＰａ）
產生器適合配用：３％和６％各種類型泡沫液。
四、結構形式與外形尺寸
結構圖如下：
| 規 格 型 號 | 外形尺寸 | 出口法蘭尺寸 | 進口法蘭尺寸 | ||||||
| L | 厚度 | H | C | C1 | n1 | E | E1 | n2 | |
| PCL4 | 250 | 180 | 450 | Φ185 | Φ145 | 4 | Φ165 | Φ125 | 4 |
| PCL8 | 278 | 210 | 522 | Φ220 | Φ180 | 8 | Φ185 | Φ145 | 4 |
| PCL16 | 338 | 270 | 554 | Φ250 | Φ210 | 8 | Φ200 | Φ160 | 8 |
| PCL24 | 391 | 328 | 700 | Φ285 | Φ240 | 8 | Φ220 | Φ180 | 8 |
