| 類型 | 標準料 |
|---|---|
| 密度 | 1.31g/cm |
| 牌號 | 4120BK |
| 銷售方式 | 品牌經銷 |

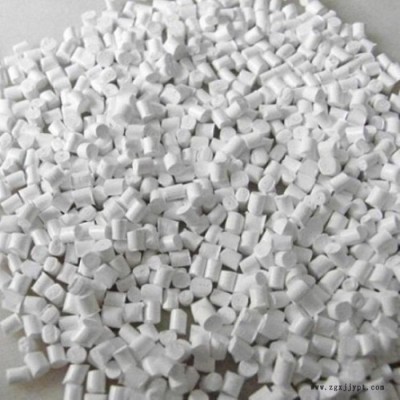

| 顏色 | 白色 |
| 用途級別 | 照明燈具,汽車部件,家電部件,電子電器部件,電動工具配件 |
| 品牌 | 長春 |
| 廠家(產地) | 臺灣長春 |
| 加工級別 | 注塑級 |
| 特性級別 | 阻燃級,耐老化,耐高溫,高流動,高抗沖 |
| 備注說明 | 30%玻纖增強 |
| 規格級別 | 玻纖增強 |
PBT是聚對苯二甲酸與1,4--丁二醇聚合而成,其分子鏈主鏈由具有剛性的苯環和柔性的脂肪醇聯結起來的飽和線性分子組成,分子的高度幾何規則性和剛性部分,使聚合物具有較高的機械強度、突出的耐化學品、耐熱性和良好的電性能.分子中沒有側鏈,結構對稱,從而使PBT具有高度的結晶性和高熔點.
PBT(聚對苯二甲酸丁二醇酯)是一種結晶性線型飽和聚酯, PBT 樹脂以其優良的力學性能、電性能、耐熱性能、加工性能, 尤其是良好的綜合性能而在電子電器、汽車工業和機械、儀器儀表和家用電器等領域中得到廣泛地應用。
PBT的性能
一、物體的性能
乳白色或淺黃色，無毒、無味、密度為1.31 g/cm3，經30%玻璃纖維增強處理后 PBT含量約為1.53 g/cm3。
二、機械性能
PBT具有良好的沖擊韌性,玻纖增強后， PBT的各項力學性能均有很大提高，與 POM、 PC、 PPO等同等條件下，各項強度均優于 POM、 PC、 PPO等，但缺口沖擊強度較差.玻纖增強后，各項力學性能均有較大提高，但與 PA、 PC等同等條件下，各項強度仍優于 PA、 PC等。
三、熱特性
由于 PBT是一種結晶性聚合物，因此有明顯的熔點，一般為225℃，加工溫度超過270℃時，物料開始分解，變色， PBT的玻璃化溫度較低，一般為30℃，結晶速度較快， PBT的熱變形溫度為60℃，玻纖增強后有明顯提高，加30%玻纖增強后，熱變形溫度為200-210℃，可在140℃左右長期使用。
四、電氣性能
因其分子結構對稱且幾何規則， PBT具有的電學性能、較高的電阻率和介電強度，使得 PBT在高溫和惡劣環境下工作比 PA及其他增強塑料更安全。
五、耐化學性
與 PC、 PPO、聚硯等相比， PBT的耐化學試劑性能優越，常溫下幾乎耐強酸、強堿以外的化學試劑。
六、耐老化和耐應力破裂
在乙二醇變壓器油中(90℃)浸5 H，未發生應力開裂，而 PC在1 H以下發生龜裂. PBT的耐老化性能也比較突出，在長時間暴露于高溫條件下，其各種力學性能變化不大； POM在相同的溫度下250 H后，其抗拉強度急劇下降. PBT的耐濕熱性較差，不耐熱水和蒸氣，當 PBT長期浸泡在高溫熱水中，其大分子會發生水解，導致分子量降低，性能也隨之下降；而在80℃以下的熱水中， PBT可在中長期、60℃以下的熱水中連續使用.
七、摩擦和磨損性能
與 POM相比， PBT的摩擦因數較小，磨耗量明顯小于 PC, POM，加入玻纖增強后 PBT的磨耗量有所增加。
改性方向
增強改性——玻纖、礦物
在保持PBT耐化學性、加工性等原有優點的同時，大幅提高機械性能，克服PBT缺口沖擊強度低的不足，提高耐熱性、耐蠕變性、耐疲勞性能優良，成型收縮率低、尺寸穩定性好。
阻燃改性——阻燃劑
PBT是結晶性芳香族聚酯,如不加入阻燃劑,其阻燃性均屬UL94HB級,只有加入阻燃劑后，才能達到UL94V0級.常用的阻燃劑有溴化物、Sb203、磷化物及氯化物等.鹵素類阻燃劑,尤其是十溴聯苯醚,一直是PBT等工程塑料中使用的主要阻燃劑。
共混改性——其他樹脂
PBT是結晶型熱塑性工程塑料,具有多方面的優異性能,其耐老化性優于其它通用工程塑料,熔融流動性好,耐侯性能優良.但PBT缺口敏感性大而限制了它的用途,因而一般與其它樹脂共混使用。
