| 規格 | 40/33 |
|---|---|
| 壁厚 | 2mm |
| 材質 | HDPE |
| 產地 | 山東 |
| 長度 | 6（m） |
| 公稱外徑 | 40 |
| 類型 | 標準料 |
| 顏色 | 黃色 |
| 用途 | 電纜通信 |
| 種類 | PE |
| 品牌 | 盛通 |

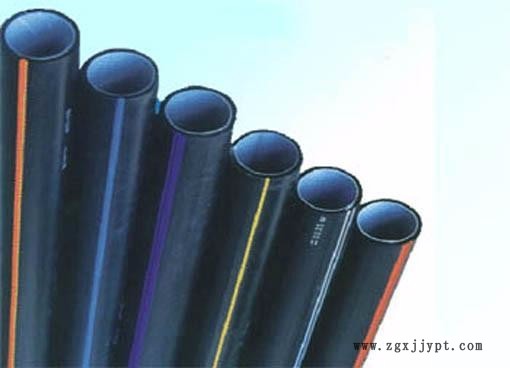

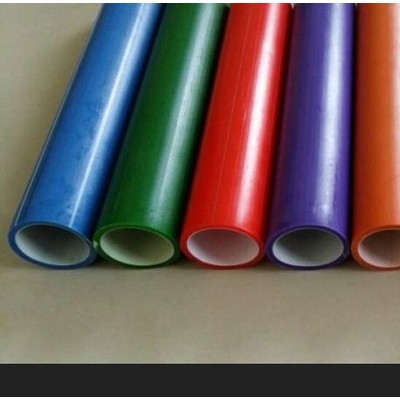

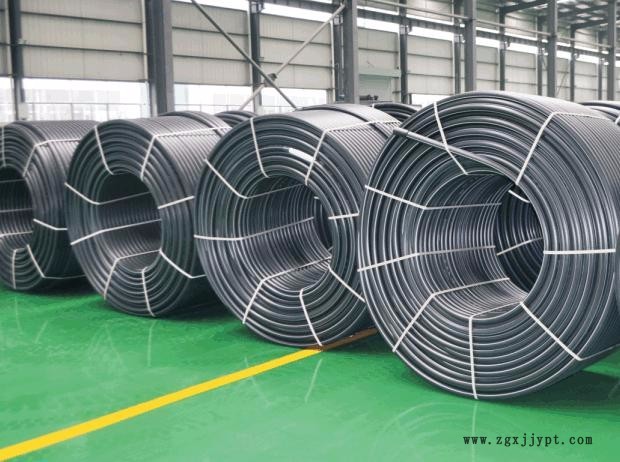

HDPE硅芯管是一種內壁帶有硅膠質固體潤滑劑的新型復合管道，簡稱硅管。由三臺塑料擠出機同步擠壓復合，主要原材料為高密度聚乙烯，芯層為摩擦系數**低的固體潤滑劑硅膠質。廣泛運用于光電纜通信網絡系統。
其內壁的硅芯層是固體的**的潤滑劑；
硅芯管??其內壁的硅芯層是被同步擠壓進高密度聚乙烯管道壁內，且均勻地分布整個管道內壁，不會剝落，脫離，與硅管同壽命；
??其內壁的硅芯層與高密度聚乙烯具有相同的物理和機械特性；
??其內壁硅芯層的摩擦特性保持不變，纜線在管道內可反復抽取；
??其內壁的硅芯層不與水反應，意外事故后可用水沖洗管道。
?
1 外觀質量 外觀顏色均勻一致；內外壁實體應平整、均勻、光滑，無塌陷、坑凹、孔洞、撕裂痕跡及雜質麻點等缺陷；截面無氣泡、裂痕；內壁緊密熔結、無開脫現象；外壁上產品標識完整、清楚。
??2 外壁硬度 ≥59（邵氏D型）
??3 內壁摩擦系數 靜態：≤0.25（平板法，對HDPE標準試棒）
??動態：≤0.15
??4 拉伸強度（MPa） ≥21
??5 斷裂伸長率（%） ≥350
??6 **大牽引負荷（N） ≥8000
??7 冷彎曲半徑（mm） 400
??8 環剛度（KN/m2） ≥50
硅芯管??9 扁平試驗 垂直方向加壓至外徑變形量為原外徑的50%時，立即卸荷，試樣不破裂、不分層。
??10 復原率（%） 垂直方向加壓至外徑變形量為原外徑的50%時，立即卸荷，試樣不破裂、不分層，10min外徑能自然恢復到原來的85%以上。
??11 耐落錘沖擊性能 常溫 溫度23℃，高度2m，用15.3kg重錘沖擊10個試樣，應9個以上無開裂現象。
??低溫 溫度-20℃，高度2m，用15.3kg重錘沖擊10個試樣，應9個以上無開裂現象。
??12 耐水壓密封性能 溫度20℃，壓力50KPa條件下，保持24小時，無滲漏。
??13 抗裂強度（MPa） ≥2.0
??14 與管接頭的連接力（N） ≥6700
??15 縱向收縮率（%） ≤3.0
??16 脆化溫度（℃） -75
??17 耐環境應力開裂 48h,失效數≤20%
??18 熔體流動速率（g/10min） MFR(190/2.16)≤0.5
??19 耐熱應力開裂 168h,失效數≤20%
??20 工頻擊穿強度（MV/m） ≥24
??21 耐化學介質腐蝕 將管材試樣分別置于5%的NaCL、40的H2SO4 、40%的NaOH溶液中浸泡24h，無明顯被腐蝕現象。
??22 耐碳氫化合物性能 用庚烷浸泡72h后對硅芯管施加528N的外力，試樣不損壞，產生的**變形不超過5%。
