類型 | 模具貨架 |
---|---|
載重量 | 中量型(kg/層) |
產地 | 東莞 |
材質 | 鐵 |
加工定制 | 是 |
尺寸 | L3100*D615*H2000(mm) |
層數 | 四層 |
立柱厚度 | 5.0(mm) |
層板厚度 | 2.0(mm) |
橫梁厚度 | 4.0(mm) |
主副架結構 | 是 |
顏色 | 1.1*0.6*2.0一格四層,2.1*0.6*2.0二格四層,3.1*0.6*2.0三格四層,4.1*0.6*2.0四格四層,訂做,天車,葫蘆,3.1天車葫蘆軌道整套 |
品牌 | 美立庫 |
型號 | M-011 |
**、訂做、上門設計一體化服務
聯系人:舒先生
聯系電話:13829278717

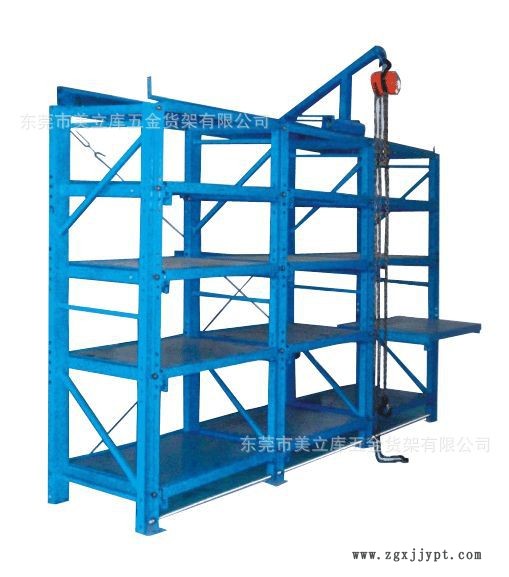

標準3格4層抽屜式模具架技術參數:
1. 立柱采用10#槽鋼,立柱斜杠為25*25方通
2. 抽屜板支架采用50*50角鐵,抽屜面板采用1.5MM鋼板足1.35mm
3. 滑槽為4MM鋼板折彎而成
4. 軸承為6403#
5、安全可靠:附加定位保險裝置,使用安全可靠
6、操作輕便:采用軸承組合,滑動平穩并附有獨立吊模裝置
7、省場地:占地面積僅為1.8平方米,可存放幾十套中小型模具
8、結構簡單:由多種組合部件組裝而成,便于拆裝運輸和組裝,3格4層每層承載800-1000KG
9、高度:2000mm*深度615mm*標準長度3100mm,(附加天車高度600-700mm)長度可根據客戶要求無限!(每格約1000mm)抽屜板長度為888mm
客戶可依需求定制各種載重量模具架
以上是標準模具架,另公司非標模具架歡迎前來電/圖定制,顏色客戶自定/手噴漆/烤漆
全開式重型模具架
1、每塊板承重1000-3000KG
2、抽屜拉出**
3、三格四層規格;H2000/1780*W600/1200*L3100MM每格每層承載1-3噸規格:長度 無限度
4.重型抽屜式模具架規格可以按照客戶要求訂做。
5.重型抽屜式模具架產品特征同上
6.技術參數:立柱采用10#槽鋼,立柱斜杠為25*25方通
7.抽屜板支架采用50*50角鐵-50*25扁通,抽屜面板采用2.5MM鋼板
5.滑槽為5MM鋼板折彎而成
6.軸承為6404#
7.顏色客戶自定
非標重型模具架
1、立柱采用10#槽鋼
2、滑槽采用6mm鐵板折彎
3、抽板采用80*40mm扁通焊接
4、軸承采用重型導輪
5、面板采用2.5mm鐵板
6、承重:2-3噸
