| 壁厚 | 標準 |
|---|---|
| 產地 | 河北 |
| 工作溫度 | -40-100（℃） |
| 工作壓力 | 10（MPa） |
| 公稱內徑 | 6（mm） |
| 類型 | 蒸汽膠管 |
| 形狀 | 管狀 |
| 顏色 | 黑色 |
| 用途 | 多種用途 |
| 產商/產地 | 河北 |
| 品牌 | 聚星 |
| 型號 | JX |
| 加工定制 | 是 |
| 廠家(產地) | 河北景縣 |

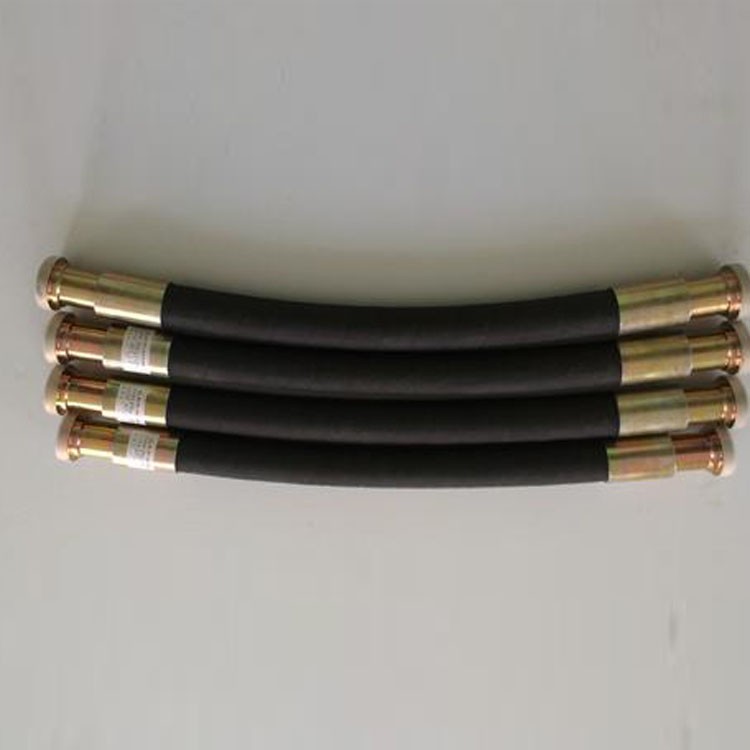

一、產品結構：
主要由耐液體的合成橡膠內膠層、中膠層、1、2、3層鋼絲編織層、耐天候的合成橡膠外膠層組成，內膠層具有使輸送介質承受壓力，保護鋼絲不受侵蝕的作用，外膠層保護鋼絲不受損傷，鋼絲層是骨架材料起增強作用。
二、產品用途：
高壓鋼絲增強液壓膠管主要用于礦井液壓支架、油田開采，適宜于工程建筑、起重運輸、冶金鍛壓、礦山設備、船舶、注塑機械、農業機械、各種機床以及各工業部門機械化、自動化液壓系統中輸送具有一定壓力和溫度的石油基（如礦物油、可溶性油、液壓油、燃油、潤滑油）及水基液體（如乳化液、油水乳濁液、水）等和液體傳動用。
注：本企業編織膠管標準參照GB/T3683-1992和ISO/DIS1436-1985，DIN20022及超SAE100RIAT標準。
三、工作溫度：
油類-40℃——+100℃，空氣-30℃——+50℃，水乳液+80℃以下，超出請選用本廠專用產品。
四、產品規格：最大彎曲半徑：1280mm——90mm單層鋼絲編織膠管技術參數
GB/T3683.1-2006
| 軟管規格 | 內徑 mm | 鋼絲層直徑 mm | 外徑 mm | 工作壓力
| 試驗壓力
| 爆破壓力
| 最小彎曲半徑 mm | 參考重量 | ||||||
| MPa | Psi | MPa | Psi | MPa | Psi | |||||||||
| 1-5-21 | 5±0.5 | 9.5±0.6 | 12.7±0.8 | 21 | 3043 | 31.5 | 4564 | 63 | 9129 | 90 | 0.25 | |||
| 1-6.3-20 | 6±.0.5 | 11.7±0.6 |
| 21 | 3043 | 31.5 | 4564 | 63 | 9129 | 100 | 0.34 | |||
| 1-8-17.5 | 8±0.5 | 13.7±0.6 |
| 17.5 | 2536 | 26.25 | 3804 | 52.5 | 7607 | 115 | 0.41 | |||
| 1-10-16 | 10±0.5 | 15.7±0.6 |
| 16 | 2318 | 24 | 3478 | 48 | 6955 | 130 | 0.47 | |||
| 1-12.5-14 | 13±0.5 | 19.7±0.6 |
| 14 | 2028 | 21 | 3043 | 42 | 6086 | 180 | 0.67 | |||
| 1-16-12 | 16±0.5 | 22.7±0.8 |
| 12 | 1739 | 18 | 2608 | 36 | 5216 | 205 | 0.70 | |||
| 1-19-10 | 19±0.5 | 25.7±0.8 |
| 10 | 1449 | 15 | 2174 | 30 | 4347 | 240 | 0.84 | |||
| 1-22-9 | 22±0.5 | 28.7±0.8 |
| 9 | 1304 | 13.5 | 1956 | 27 | 3912 | 280 | 0.95 | |||
| 1-25-8 | 25±0.5 | 32.2±0.8 |
| 8 | 1159 | 12 | 1739 | 24 | 3478 | 300 | 1.09 | |||
| 1-31.5-6 | 32±0.7 | 39.2±0.8 |
| 6 | 869 | 9 | 1304 | 18 | 2608 | 420 | 1.38 | |||
| 1-38-5 | 38±0.7 | 45.2±0.8 |
| 5 | 725 | 7.5 | 1087 | 15 | 2174 | 500 | 1.80 | |||
| 1-51-4 | 51±0.7 | 58.2±0.8 |
| 4 | 579 | 6 | 8694 | 12 | 1739 | 630 | 2.80 | |||
| 1-64-2.5 | 64±1.0 | 71±1.0 | 75+1.5 | 2.5 | 362 | 3.75 | 543 | 7.5 | 1087 | 770 | 4.00 | |||
| 1-76-1.5 | 76±1.0 | 84±1.0 | 88+1.5 | 1.5 | 217 | 2.25 | 326 | 4.5 | 652 | 930 | 5.50 | |||
| 1-89-1 | 89±1.0 | 97±1.0 | 103+1.5 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 1100 | 7.60 | |||
| 1-102-1 | 102±1.0 | 111±1.0 | 115+1.5 | 1 | 144.9 | 1.5 | 217 | 3 | ?435 | 1250 | 9.00
| |||
