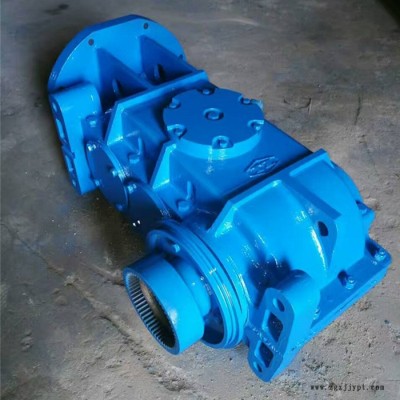

SJ-80臥式減速器是皮帶式輸送機系列礦用垂直硬齒面減速機

 類別：SJ-80減速機

 安裝機構型式：臥式

 型號：SDJ-80型系列礦用垂直硬齒面減速機。

SD-80減速機具有承載能力大、傳動效率高、噪音低、體積小、重量輕的特點。適用于輸入軸與輸出軸呈垂直方向布置的傳動裝置，如刮板輸送機、帶式輸送機及大多運輸機械，也可用于冶金、礦山、化工、水泥、建筑、輕工、能源等大多通用機械的傳動機構中。

SJ-80礦用皮帶輸送機減速機技術參數

減速級別 弟一級   弟二級   弟三級

      主   從   主   從   主   從

齒數  11   29   17   54   15   44

模數   m3=7.75    mn=5    m=7

螺旋面   36o0  ‘‘21”      12o46‘‘

旋向    左   右   右   左

傳動比  i1=2．6364  i2=3．1765  i3=2．9333

總傳動比   i總=18.449

SDJ-80輸送機減速機、SJ-80帶式輸送機用減速器、SD-80皮帶機減速機。

SJ-80皮帶機減速機性能特點：

1. 中心距、公稱傳動比等主要參數均已優化設計，主要零部件互換性好。高承載能力。

 圓錐齒輪采用磨削工藝，圓柱齒輪采用獨有的修形工藝，箱體采用優化的降噪結構設計，這些使齒輪箱噪音有很大的減小。

 方形箱體，加大了表面積，風扇、冷卻盤管的合理選用，增加了齒輪箱的熱效率。

2. 齒輪均采用優良合金鋼經滲碳、淬火而成，齒面硬度達HRC54-62。

3. 體積小、重量輕、精度高、承載能力大、效率高、穩定性高、傳動平穩、噪聲低。

減速機由一對圓弧傘齒輪、一對斜齒輪、一對直齒輪組成三級減速，總減速比為l:24.564。弟一、二、三軸的軸承為單列園錐滾子軸承，第四軸為雙列向心球面滾子軸承。弟一軸上的鎖緊螺母是用以固定軸承并包正軸承軸向游隙量為0.05～0.1毫米，弟二、三、四軸承軸向游隙量是用調整墊包證，其中二、三軸軸承軸向游隙量為0.08～0.15毫米，四軸軸承軸向游隙量為0.06～0.15毫米。在組裝時，園弧傘齒輪的軸向位置要進行適當調整，以包證嚙合側隙和接觸斑點，軸園弧傘齒輪的軸向位移通過調整螺母調整，大圓弧傘齒輪通過調整墊調整軸向位置。以達到較好的嚙合精度，調整好的一對園弧傘齒輪嚙合側隙不小于0.17毫米，接觸斑點沿齒長和齒高方向不小于50％。

礦用垂直軸減速機：SGW-20D(B)、SGW-40T、SGW-150C、SGD-630/180、SGZ-630/220、SGB-630/220、SGZ-764/320、SGZ-764/264、SGZ-764/400、SPJ-800、SJ-80SD-80、DP-340、SDJ-150、DSP-1010/650、DSP1040/800、DSP1063/1000、DSP-1080/1000、DSP-10100/1000減速器

    刮板機系列；型號：

    SGW-20D(B)減速器；SGW-40T減速器；SGW-150C減速機；SGD-630/180減速器；SGZ-630/220；SGB-630/220型輸送機；SGZ-764/320，SGZ-764/264;SGZ-764/400;

    皮帶機系列；型號：SPJ-800;SJ-80SD-80;DP-340;SDJ-150;DSP-1010/650;DSP1040/800;DSP1063/1000;DSP-1080/1000;DSP-10100/1000減速器。

    在組裝減速器時，調整接觸區和齒側間隙是一項比較細致的工作，調整時應該按規定調整，認真負責，一絲不茍，才能使齒輪正確的嚙合，以增加齒輪的使用壽命。
