| 傳熱面積 | 12 |
|---|---|
| 功率 | 15 |
| 加熱方式 | 傳導式 |
| 類型 | 耙式真空干燥機 |
| 適用物料 | 多種可用 |
| 外形尺寸 | ZPG-1000 |
| 溫度范圍 | 低溫式 |
| 應用領域 | 原料烘干 |
| 重量 | 6000 |
| 轉速 | 34 |
| 操作方式 | 間歇式 |
| 水分蒸發量 | 300 |
| 干燥介質 | 空氣 |
| 工作類型 | 組合式 |
| 干燥介質移動 | 并流 |
| 品牌 | 力馬 |
| 加工定制 | 是 |

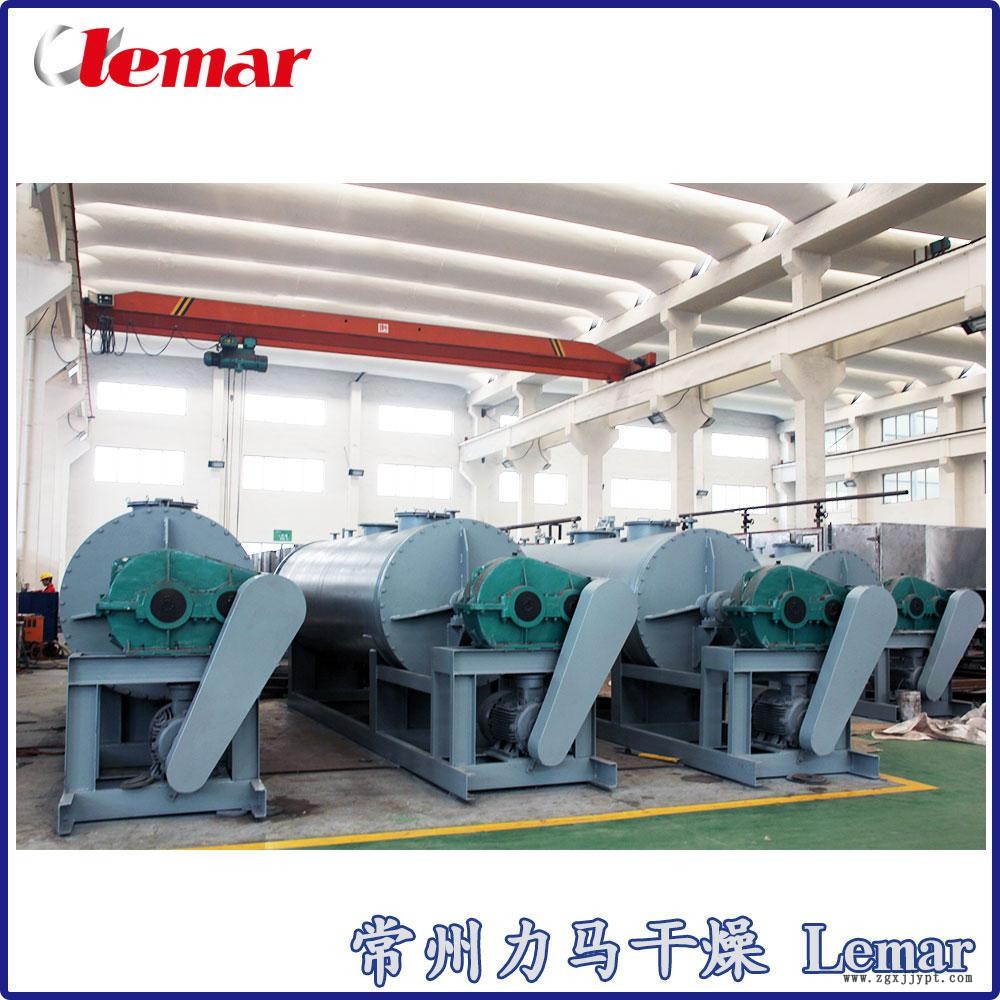

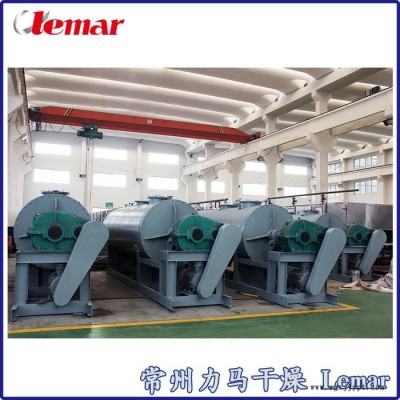

800L原料藥真空耙式干燥機
800L原料藥真空耙式干燥機具體要求
1、生產能力
編號要求內容期望響應
1.1原料藥車間具備生產1、2、10、50、100、200、250kg原料藥，并根據相應的產能，配備相應規格的反應釜及配套設施設備。必備
1.2能夠滿足連續運行100小時的要求，設備運行良好。必備
1.3設備在使用中應符合中國GMP（2010版）要求。必備
供應商提供的設備應不僅僅滿足本URS文件中所提及項目，如本URS文件中有未提及項目，請供應商在對接過程中提供本企業的要求。
2、技術要求
編號要求內容期望響應
2.1耙式干燥器供貨數量：1臺必備
2.2該耙式干燥器為304不銹鋼材質，容量為800L，裝料量400kg；95℃熱水介質，真空度為0.1MPa；帶上加料口，下出料口，真空口、排空口、溫度測試裝置、帶真空表；熱水介質進出口。攪拌速度可調，在D級潔凈區使用。必備
3、機械要求
編號要求內容期望響應
3.1設備所有材質應便于清潔，耐受清潔劑及臭氧；面板采用不銹鋼材質（304不銹鋼），模具材質應耐磨損，輕便易于裝卸。必備
3.2設備外觀平整光滑，光潔度Ra≤0.2μm，無毛刺，段接口接縫嚴密；焊接接縫處打磨平整并拋光，設備表面無不易清潔的死角，所有棱角均應成一定的弧度。必備
3.3采用定位銷等方式安裝規格件，可快速方便更換規格件，更換后能夠快速進入穩定狀態。操作人員經培訓后，可在沒有技術人員在場時1小時內完成更換。更換規格件盡可能不需要額外的工具。必備
4、控制系統要求
編號要求內容期望響應
4.1電器元件和控制線路板應選用通用件，電器元件可選品牌：西門子、ABB**。必備
4.2傳感器品種可選：P+S、SIKE**。所有接線均應有線號。必備
4.3監測數據能夠查詢、存儲、記錄和打印，包括必要時可查**機攝取的照片。必備
4.4指定人員可以根據產品調整和設定檢測參數。必備
4.5根據不同的產品可以調試設置不同的運行程序參數，運行程序中可存儲多組或多個產品的參數。必備
4.6設備突然斷電時，不得導致斷電前運行的數據記錄丟失。
參數設置有記憶功能，除規定用戶修改外不得丟失。必備
4.7供應商應提供至少 2 套包括下列文件的交貨包：
l 操作使用 SOP
l 清潔 SOP（列出所有清潔材料）
l 維護保養 SOP(含預防性維護措施)
l 維護安全說明(安全手冊)
l 外購部件的操作和維護手冊
l 詳細的設備調節程序
l 關鍵部件的產品數據清單和供應商數據
l 備件清單
l 軟/硬件供應商手冊
l 所使用程序的名稱、日期和版本
l 硬件和軟件的配置選擇（跳線，DIP開關，文件配置設置等） l 安裝確認、運行確認、性能確認文件
l 完工后的功能說明SF、硬件設計說明SH、軟件設計說明SS-OP、PLC軟件設計說明SS-PLC、報警清單LA、儀器清單LS
l 完工后的電氣圖
l 每臺設備以及主要外購部件，例如打印機、記錄儀和儀表等的說明書和合格證。必備
5、安全及環保要求
編號要求內容期望響應
5.1設備部位任何不能有鋒利的邊緣和尖角。必備
5.2設備危險可動零部件應裝有防護罩。必備
5.3設備溫度表面溫度比環境溫度高10℃的區域應有醒目的標識。必備
5.4設備電路系統處應有明顯的標識提醒“非專業人員不得拆卸”等字樣。必備
5.5在突然斷電后恢復送電的情況下，設備必須只能在操作人員的操作下才能重新啟動。必備
5.6多工位安裝急停按鈕，按鈕必須安裝在易操作的位置。必備
5.7安全閥，進行校驗，有校驗合格證。必備
5.8應有電機過載、過熱、缺相保護。必備
