| 產地 | 北京 |
|---|---|
| 標準 | 國標 |
| 材質 | 碳鋼 不銹鋼 |
| 產品別名 | 窺視鏡 |
| 公稱通徑 | 15-300mm |
| 公稱直徑 | DN15-300 |
| 類型 | 直通式 |
| 連接形式 | 法蘭 |
| 流動方向 | 單向 |
| 名稱 | 葉輪視鏡 水流指示器 |
| 驅動方式 | 無 |
| 設定流量 | 根據產品具體使用工況確定 |
| 適用范圍 | 閥門 |
| 適用介質 | 水 |
| 形態 | 直通式 |
| 用途 | 觀察管道中液體、氣體等介質流動及反應情況 |
| 驅動能源 | 無 |
| 零部件及配件 | 閥體 |
| 壓力環境 | 常壓 |
| 品牌 | 北京景辰 |
| 型號 | SJ-YL |
| 加工定制 | 是 |
| 使用溫度范圍 | -20/200℃ |
| 外形尺寸（長x寬x高） | 根據產品具體參數確定 |

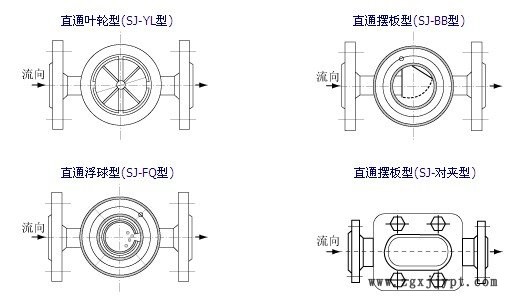

一、葉輪視鏡產品概述

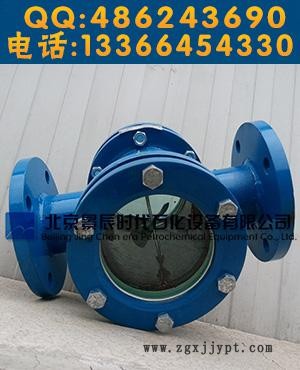

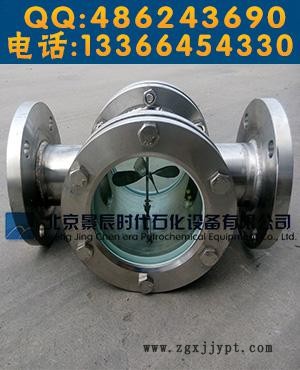

??葉輪視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。北京景辰時代石化設備有限公司專業生產PVC/PP呼吸閥、PVC/PP籃式過濾器、PVC/PP視鏡視盅、PVC/PP-Y型過濾器等設備。方便的話可以加QQ 486243690或者微信 bjcfmc。直通葉輪視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。直通視鏡安裝尺寸小，驅動力矩小，操作簡單方便，視鏡在大中口徑、中低壓力的使用領域，它是****的視鏡形式。
| 型號 | SJ-ZT | 螺栓螺母 | 304 316L |
| 規格 | DN15~DN300 | 連接方式 | 螺紋 法蘭 卡箍 |
| 主體材質 | 碳鋼 304 304L 316 316L | 工作溫度 | 石英：-30~800℃ |
| 碳鋼襯氟 玻璃鋼 FRPP | 硅硼：-30~250℃ | ||
| 視窗材質 | 硼硅玻璃 石英玻璃 | 公稱壓力 | 0.6~4.0Mpa 150~300LB |
| 急變溫度 | 60℃ | 法蘭標準 | GB HG JIS ANSI DIN |
| 密封墊片 | NBR 金屬石墨 PTFE | 制造標準 | HGJ502-501-86 |
| 規格 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 |
| L | 200 | 260 | 260 | 320 | 320 | 360 | 360 | 440 | 440 |
| H | 180 | 226 | 226 | 260 | 260 | 300 | 300 | 360 | 360 |
三、直通葉輪視鏡安裝維護 ??1、葉輪視鏡是用于觀察液體、氣體、蒸汽等介質的流動反應設備，其視窗玻璃應保持干凈無灰塵。 ??2、視窗玻璃屬宜損件，安裝視鏡時要小心輕放。北京景辰時代石化設備有限公司專業生產PVC/PP呼吸閥、PVC/PP籃式過濾器、PVC/PP視鏡視盅、PVC/PP-Y型過濾器等設備。方便的話可以加QQ 486243690或者微信 bjcfmc。 ??3、玻璃耐溫耐壓有一定的局限，請嚴格執行說明書上之規定。 ??4、允許急變溫度＜60℃，玻璃因溫差過大會破裂。 四、葉輪直通視鏡訂貨須知 ??訂貨時請確定以下參數：1、口徑 2、材質 3、工作溫度 4、介質 5、法蘭標準，以便提供給您準確合格的產品。北京景辰時代石化設備有限公司專業生產PVC/PP呼吸閥、PVC/PP籃式過濾器、PVC/PP視鏡視盅、PVC/PP-Y型過濾器等設備。方便的話可以加QQ 486243690或者微信 bjcfmc。
