| 總概述： | | | | | | |

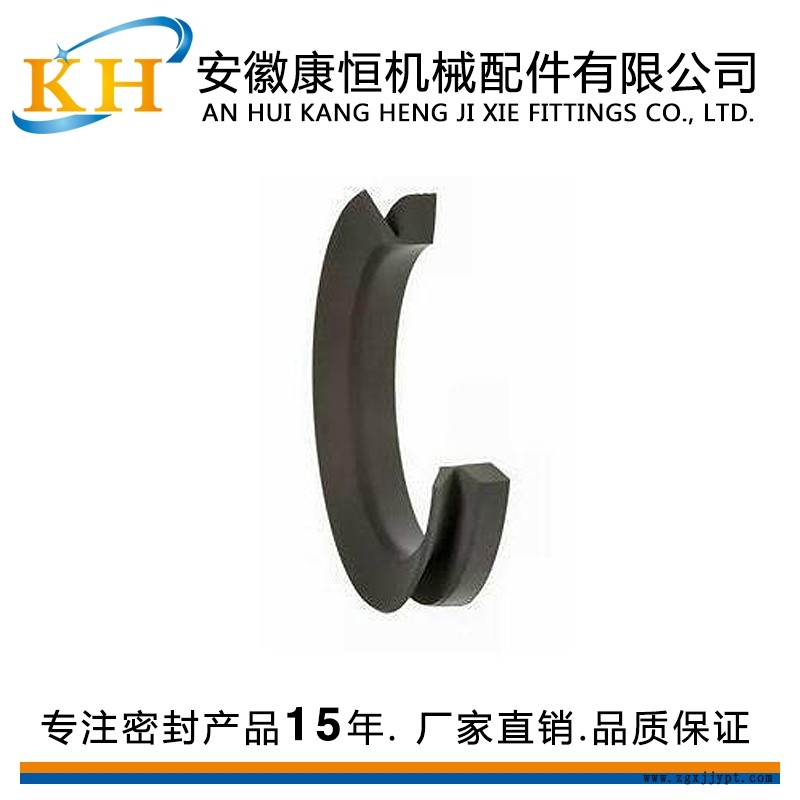

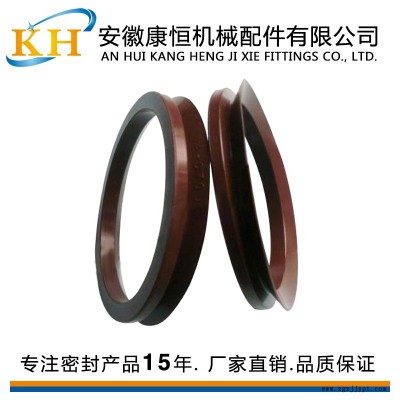

| V形水封密封圈有VA、VS、VE、VL型四種標準結構形式，它是一種軸向作用的橡膠密封圈 | ||||||
| 。和一般的旋轉油封不同，V形圈依靠其彈性的密封唇形成軸向密封作用。密封唇有良好的 | ||||||
| 活動性和適應性，所以相比于其它密封件，它可補償較大的偏差和角度偏差。V型圈可用于 | ||||||
| 旋轉軸和軸承蓋表面作無向密封。 | | | | |||
| V形水封由于其結構簡單，使用方便，工作可靠性高，使得有關溝槽及安裝的設計工作量 | ||||||
| 大大降低，因此，V形水封在工業工程、水處理裝置、輾壓機、車床等領域獲得了廣泛應用。 | ||||||
| 特 點： | | | | | | |
| V形水封依靠其自身彈性張力固定在軸上，擾性的密封唇用一較小的接觸力和軸座表面 | ||||||
| 保持接觸。撓性的密封唇可對軸的偏心，腔體與軸的不同軸度及軸的加工誤差進行補償。密 | ||||||
| 封唇可防止內部油脂或油液向外泄露，同時防止外部的灰塵、臟物等侵入。由于V形水封承 | ||||||
| 軸進行旋轉運動，由于離心力的作用，其本體的作用好似滑環一樣，防止污物侵入工作介質 | ||||||
| 。與其它油封不同是，V形水封依靠其彈性的密封唇形成徑向密封作用。密封唇具有良好的活 | ||||||
| 動性和適應性，所以相對于其它密封件需要較小的公差配合，簡單的設計，同時彌補旋轉軸 | ||||||
| 偏心的問題。 | | | | | | |
| 優 點： | | | | | | |
| ◆不含金屬件的純橡膠彈性體材料； | | | | | ||
| ◆減輕了設計方面的工作，沒有安裝加工方面的要求； | | | | |||
| ◆取消了軸配合表面加工和表面精度、硬度的要求，軸表面不必淬硬； | | |||||
| ◆安裝及拆卸簡單、方便可靠； | | | | | ||
| ◆表面接觸壓力小，因此磨擦力小，磨擦損失及磨擦發熱少，使用壽命長； | | |||||
| ◆兼有密封和防塵作用； | | | | | | |
| 工 況： | | | | | | |
| 標準材料 | 壓力 | 速度 | 溫度 | 介質 | ||
| 丁腈橡膠（NBR) | ≤40Mpa | ≤19m/s | -40℃～+100℃ | 礦物油、空氣、水、乳化液、油脂 | ||
| 氟橡膠（FKM） | ≤40Mpa | ≤19m/s | -20℃～+180℃ | 礦物油、合成油以及油脂、酸、堿 | ||
| 標準規格表： | | | | | | | |
| 訂貨號 | 軸徑尺寸 | 內徑 | 截面尺寸 | 截面尺寸 | 尺寸 | 尺寸 | 安裝尺寸 |
| C | d | h | H | d2 | d1 | H1 | |
| VA-0030 | 2.7-3.5 | 2.5 | 2.1 | 3 | d1+1 | d1+4 | 2.5±0.3 |
| VA-0040 | 3.5-4.5 | 3.2 | 2.4 | 3.7 | d1+1 | d1+6 | 3.0±0.4 |
| VA-0050 | 4.5-5.5 | 4 | 2.4 | 3.7 | d1+1 | d1+6 | 3.0±0.4 |
| VA-0060 | 5.5-6.5 | 5 | 2.4 | 3.7 | d1+1 | d1+6 | 3.0±0.4 |
| VA-0070 | 6.5-8.0 | 6 | 2.4 | 3.7 | d1+1 | d1+6 | 3.0±0.4 |
| VA-0080 | 8.0-9.5 | 7 | 2.4 | 3.7 | d1+1 | d1+6 | 3.0±0.4 |
| VA-0100 | 9.5-11.5 | 9 | 3.4 | 5.5 | d1+1 | d1+9 | 4.5±0.6 |
| VA-0120 | 11.5-12.5 | 10.5 | 3.4 | 5.5 | d1+1 | d1+9 | 4.5±0.6 |
| VA-0130 | 12.5-13.5 | 11.7 | 3.4 | 5.5 | d1+1 | d1+9 | 4.5±0.6 |
| VA-0140 | 13.5-15.5 | 12.5 | 3.4 | 5.5 | d1+1 | d1+9 | 4.5±0.6 |
| VA-0160 | 15.5-17 | 14 | 3.4 | 5.5 | d1+1 | d1+9 | 4.5±0.6 |
| VA-0180 | 17.5-19 | 16 | 3.4 | 5.5 | d1+1 | d1+9 | 4.5±0.6 |
| VA-0200 | 19-21 | 18 | 4.7 | 7.5 | d1+2 | d1+12 | 6.0±0.8 |
| VA-0220 | 21-24 | 20 | 4.7 | 7.5 | d1+2 | d1+12 | 6.0±0.8 |
| VA-0250 | 24-27 | 22 | 4.7 | 7.5 | d1+2 | d1+12 | 6.0±0.8 |
| VA-0280 | 27-29 | 25 | 4.7 | 7.5 | d1+2 | d1+12 | 6.0±0.8 |
| VA-0300 | 29-31 | 27 | 4.7 | 7.5 | d1+2 | d1+12 | 6.0±0.8 |
| VA-0320 | 31-33 | 29 | 4.7 | 7.5 | d1+2 | d1+12 | 6.0±0.8 |
| VA-0350 | 33-36 | 31 | 4.7 | 7.5 | d1+2 | d1+12 | 6.0±0.8 |
| VA-0380 | 36-38 | 34 | 4.7 | 7.5 | d1+2 | d1+12 | 6.0±0.8 |
| VA-0400 | 38-43 | 36 | 5.5 | 9 | d1+2 | d1+15 | 7.0±1.0 |
| VA-0450 | 43-48 | 40 | 5.5 | 9 | d1+2 | d1+15 | 7.0±1.0 |
| VA-0500 | 48-53 | 45 | 5.5 | 9 | d1+2 | d1+15 | 7.0±1.0 |
| VA-0550 | 53-58 | 49 | 5.5 | 9 | d1+2 | d1+15 | 7.0±1.0 |
| VA-0600 | 58-63 | 54 | 5.5 | 9 | d1+2 | d1+15 | 7.0±1.0 |
| VA-0650 | 63-68 | 58 | 5.5 | 9 | d1+2 | d1+15 | 7.0±1.0 |
| VA-0700 | 68-73 | 63 | 6.8 | 11 | d1+3 | d1+18 | 9.0±1.2 |
| 標準規格表： | | | | | | | |
| 訂貨號 | 軸徑尺寸 | 內徑 | 截面尺寸 | 截面尺寸 | 尺寸 | 尺寸 | 安裝尺寸 |
| C | d | h | H | d2 | d1 | H1 | |
| VA-0850 | 83-88 | 76 | 6.8 | 11 | d1+3 | d1+18 | 9.0±1.2 |
| VA-0900 | 88-93 | 81 | 6.8 | 11 | d1+3 | d1+18 | 9.0±1.2 |
| VA-0950 | 93-98 | 85 | 6.8 | 11 | d1+3 | d1+18 | 9.0±1.2 |
| VA-1000 | 98-105 | 90 | 6.8 | 11 | d1+3 | d1+18 | 9.0±1.2 |
| VA-1100 | 105-115 | 99 | 7.9 | 12.8 | d1+4 | d1+21 | 10.5±1.5 |
| VA-1200 | 115-125 | 108 | 7.9 | 12.8 | d1+4 | d1+21 | 10.5±1.5 |
| VA-1300 | 125-135 | 117 | 7.9 | 12.8 | d1+4 | d1+21 | 10.5±1.5 |
| VA-1400 | 135-145 | 126 | 7.9 | 12.8 | d1+4 | d1+21 | 10.5±1.5 |
| VA-1500 | 145-155 | 135 | 7.9 | 12.8 | d1+4 | d1+21 | 10.5±1.5 |
| VA-1600 | 155-165 | 144 | 9 | 14.5 | d1+4 | d1+24 | 12.0±1.8 |
| VA-1700 | 165-175 | 153 | 9 | 14.5 | d1+4 | d1+24 | 12.0±1.8 |
| VA-1800 | 175-185 | 162 | 9 | 14.5 | d1+4 | d1+24 | 12.0±1.8 |
| VA-1900 | 185-195 | 171 | 9 | 14.5 | d1+4 | d1+24 | 12.0±1.8 |
| VA-1990 | 195-210 | 180 | 9 | 14.5 | d1+4 | d1+24 | 12.0±1.8 |
| VA-2000 | 190-210 | 180 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VA-2200 | 210-235 | 198 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VA-2500 | 235-265 | 225 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VA-2750 | 265-290 | 247 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VA-3000 | 290-310 | 270 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VA-3250 | 310-335 | 292 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VA-3500 | 335-365 | 315 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VA-3750 | 365-390 | 337 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VA-4000 | 390-430 | 360 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VA-4500 | 430-480 | 405 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VA-5000 | 480-530 | 450 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VA-5500 | 530-580 | 495 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VA-6000 | 580-630 | 540 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VA-6500 | 630-665 | 600 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VA-7000 | 665-705 | 630 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VA-7250 | 705-745 | 670 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VA-7500 | 745-785 | 705 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VA-8000 | 785-830 | 745 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
