南京均盛機電有限公司

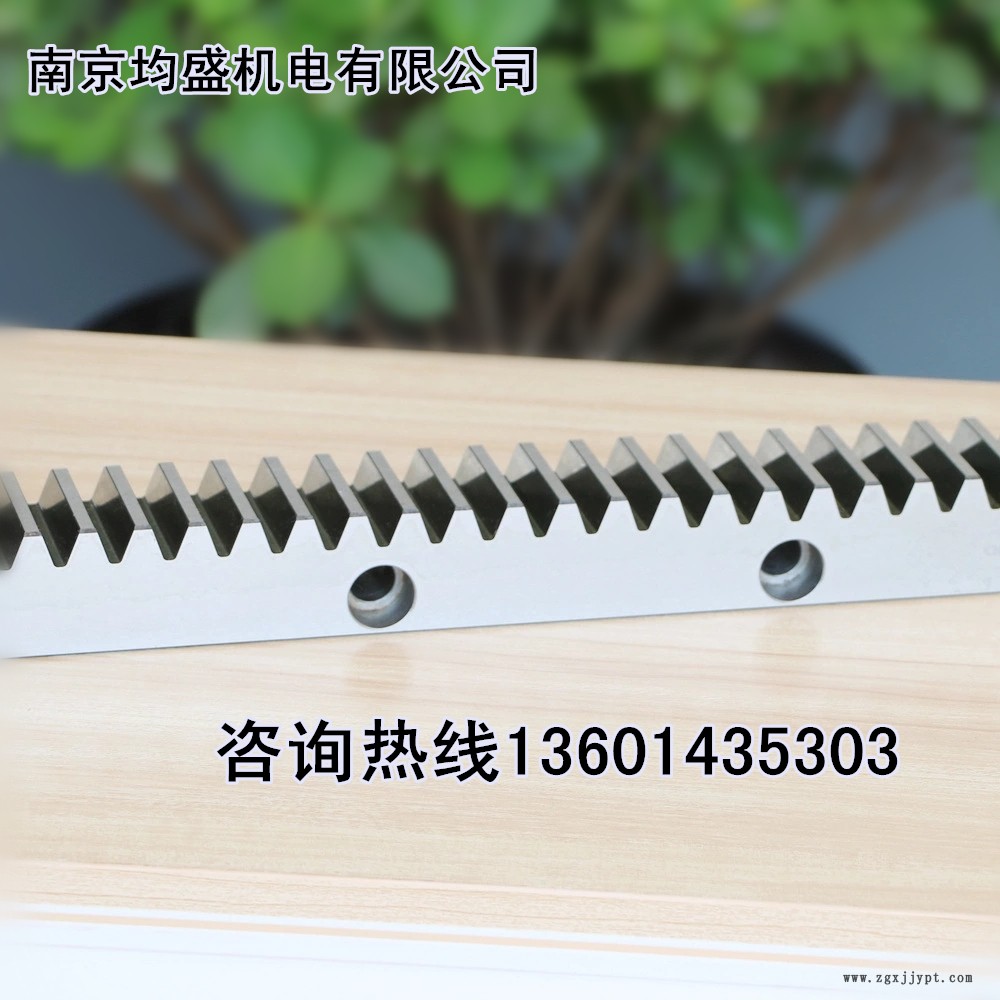

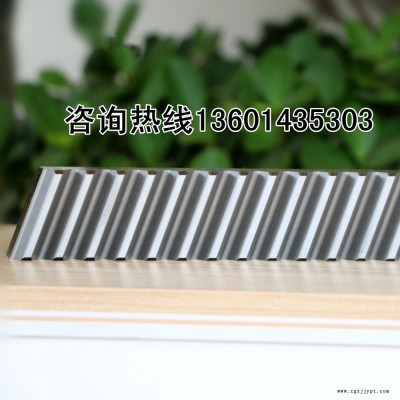

桁架機械手齒條 JS精密研磨齒條

型號：A3261000

模數：2

齒型：斜齒

齒距：6.666mm

精度：6級研磨

材質：C45

尺寸：24*24*1000 mm

南京均盛機電有限公司專業從事機械傳動部件制造：精密齒條、齒輪、行星減速機等傳動產品，從精密機械傳動部件涵蓋到整個精密的傳動系統。堅固的結構設計以及高性能的特殊結構，可以滿足您在機械領域中的各種復雜要求。精密和耐磨的 組合以及良好的合作伙伴關系是本公司多年來始終貫徹執行的經營理念。

臺灣JS進口齒條，各方面與國產齒條相比，無論是在精度和使用壽命上明顯高于前者，而且在眾多的進口齒條當中臺灣進口齒條在性價比上有很大的優勢，更在交期上具備 優勢。完全進口，鋼材的相關因子含量十足，耐磨性能 ，S45C中碳鋼，硬度 高可達50-55度，鉻鉬合金鋼，硬度 高可達60-65度，進行激光淬火后，不會損傷齒條的相關因子，即使在高強度、高負載下高速連續工作，也表現出 的機械性能。相信臺灣均盛齒條會是您理想的選擇！

產品制造過程均采用各項優良機具與專業技術，在嚴密的監督及品質管制之運作下，完成深具水準的產品，齒條滾齒機可加工模數M1M12之大型齒條(排齒)，長度1米/0.5米兩種規格，可以根據不同需求無限連接，是高精密度DIN6級（國標5級）。

一．品質特點

（1）研磨級精度累計誤差0.022mm/300mm（任意300mm）；

（2）具有直齒/斜齒齒型，適應各種使用條件；

（3）具有熱處理型/未熱處理型，同一模數可有多種強度；

（4）具有方形/圓形外觀，容易整合使用；

（5）多種材料：C45、合金鋼（CrMo)、不銹鋼（304）、工程塑料（POM）。

二、應用

適用于快速、精確定位機構：適用于重負荷、高精度、高剛性、高速度、長行程之CNC工具機、銑床、鉆床、車床、加工中心、切割機械、木工機械、焊接機械、石材機械、機器人、搬運機械等；

應用案例如下

設備名稱：重型臥車,龍門銑床,落地鏜床

應用產品：

產品描述1:

精度等級：6h25

材料：（S45C中碳鋼）C45

齒型：斜齒

齒面處理：研磨

硬度處理：高頻淬火熱處理；硬度為45-50度

四面研磨：有

壓力角：20度

右旋角：19°31′42"

產品描述2:

1.直/斜齒齒條，齒輪

模數：M1 ?M5

采用C45鋼材

齒數: 12T ?120T

20°壓力角,準確度高

2.菊花齒輪/傘齒輪

模數：M 1 ?M 5

20°標準壓力角

采用20Cr合金鋼材

齒型及尺寸標準歐洲DIN 3971

精確之齒型，有效減低摩擦聲音、損耗及杠桿扭曲壓力

3.齒面及四面研磨處理,精度:JIS 3-4級

研磨級精度累計誤差0.022mm/300mm

模數:M1 ?M10

20°壓力角,準確度高

S45C,C45優質中碳鋼

高精度、高速度;廣泛用于木工機械,大型絲印移機,大型龍門銑床、CNC加工中心、注塑機械手、木工機械、鋁窗設備、切割機械、機器人搬運等

4 零背隙滾輪齒條傳動系統：直線和旋轉傳動領域的革命性創新技術成果（日本制造），可實現零背隙、超高定位精度、無限延長、高速度、 率（99％）、高剛性、低噪音、低維護、耐腐蝕、長壽命的滾輪齒條傳動系統，為滿足機械性能設計的更高要求，提供了 可能性和創新能力。

主要特點：

1）零背隙/高精度

獨特創新的有效嚙合，始終保證兩個以上的輪齒相互接觸，在輪齒雙方向上保證零背隙，保證±20微米的定位精度，每一個輪齒齒廓相對于 個輪齒的位置都進行了精確測量，從而確保極高的定位精度和消除齒距累計誤差。

2）高速運行能力

滾輪齒條傳動系統可以實現高速傳動，速度高達11米/秒，完成通常只能由直線電機才能提供的高定位精度，并且在高速運動下，超低的摩擦設計不產 熱現象或部件磨損。

聯系方式

南京均盛機電有限公司?

李經理

?

地址：江蘇省南京市江寧區秣陵街道昌寧路99號2幢（高新園）
