商品描述

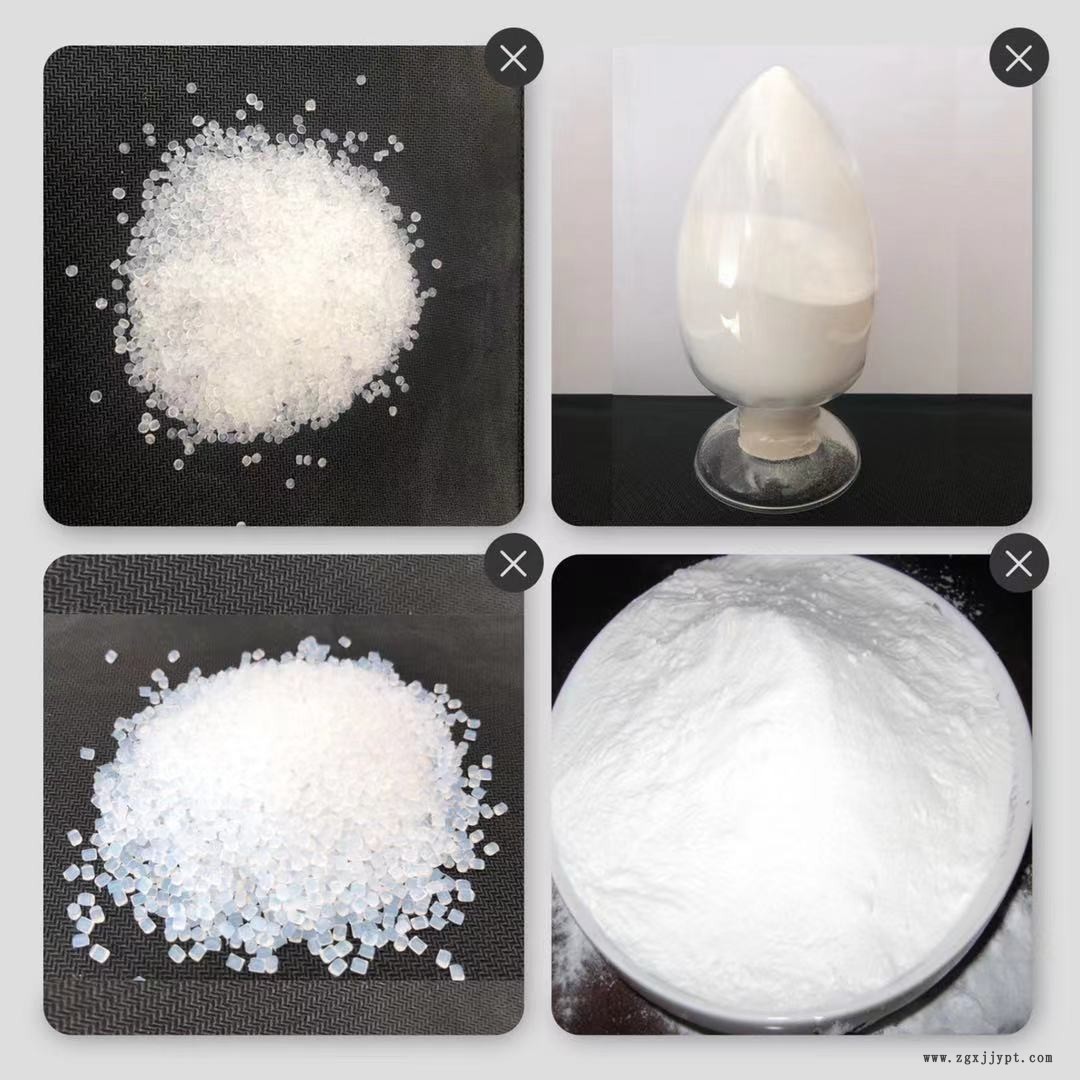

顆粒展示
產品性能
01
力學性能:PVDF均聚物是半結晶的聚合物，結晶度在很大程度上影響PVDF聚合物的剛性、機械強度和抗沖擊性。PVDF具有極好的力學性能。同FEP比較，反復撓曲的壽命更長，耐老化性能也有改善。由于PVDF的分子鏈有高極性，它在氟聚物中有高的機械強度具有PP那樣的力學特性。在室溫下PVDF的拉伸強度達55MPa,100℃下也達35MPa,這在氟樹脂中是極優的。
02
執性能:PYDF較FEP,PTFE,PFA等氟期料樹脂耐溫要低，PVDF的熔點172~177℃，熱分解溫度350℃，冷至140℃快速結晶。PVDF能在-60~150℃溫度下正常使用，PVDF的玻璃化溫度低，達-50℃在70℃下的結晶呈分散狀態，因此有良好的耐沖擊和熱變形溫度較高的特點。PVDF在150℃的高溫環境下任具有較好的力學能。
03
輻射性能:PVDF在氟樹脂中有較強的耐Y射線和高能電子線的輻射性能，100um厚的PVDF膜在空氣中或N2中經100kGv輻射后，仍能保持60MPa的拉伸強度及30%的伸長率。PVDF在高能射線輻照時既有分子鏈的斷裂也會產生交聯結構，這是它耐輻射的主要原因。
04 化學穩定性：PVDF也具有優良的化學性質，甚至能夠在
較高溫度下抵御大多數無機酸、弱堿、鹵素和氧化劑，也可以抵御有機脂肪族、芳香族化合物和氯代溶劑。但是強的堿、胺類、酯類和酮類化合物會依條件不同使PVDF溶脹、軟化甚至溶解。PVDF屬結晶性樹指成型后容易有
殘留應力，與藥液接觸時就易應力開裂。
05
電性能:PVDF的分子結構使它具有高聚物中很大的極性它的介電常數為9~18，是一般塑料薄膜的3~5倍，用作電容膜可使電容器小型化，但它的介電損耗因子較大，達0.013，因此電容器易發熱，這使得PVDF不能被用于在高頻電流的導體作絕緣材料， 因為這種情況下絕緣
材料會發熱，甚至可能被熔化。
06
其它性能:PVDF具有20年以上耐氣候老化壽命，PVDF的有限氧指數為43.7%，具自熄性，達UL94V0級。PVDI有良好的衛生性，可作為食品的包裝材料。PVDF因具有高極性，因此與PMMA、EVA等極性聚合物有良好的相容性，PMMA可作為PVDF的高分子增塑劑、膠黏劑。
